Trong thế giới in 3D đầy mê hoặc, việc đạt được những bản in hoàn hảo đòi hỏi sự chính xác và tinh chỉnh không ngừng. Dù bạn là người mới bắt đầu hay một thợ in 3D giàu kinh nghiệm, việc hiểu rõ các giới hạn và khả năng của máy in là chìa khóa để tạo ra những tác phẩm chất lượng cao. Benchy là một công cụ tuyệt vời để kiểm tra cài đặt cơ bản của máy in 3D và xác định các vấn đề tiềm ẩn. Mỗi mô hình test Benchy được thiết kế để kiểm tra các chức năng khác nhau của máy in, chẳng hạn như cài đặt co rút (retraction), khả năng bắc cầu (bridging) và góc vách lồi (overhang angles). Việc kiểm tra đa dạng các bản in này cho phép bạn nắm bắt cách máy hoạt động trong nhiều tình huống khác nhau.
Tuy nhiên, Benchy chỉ là khởi đầu. Việc thử nghiệm các mô hình khác nhau cũng giúp bạn khám phá những chi tiết hiệu chuẩn nhỏ, như độ chính xác của bản in và sự trơn tru của các khớp nối. Điều này giúp việc khắc phục sự cố trở nên dễ dàng hơn nhiều, vì bạn có thể nhanh chóng sửa chữa các vấn đề thay vì bị sa lầy bởi những bản in phức tạp đã thất bại. Khi bạn thử nghiệm các mô hình test này, bạn sẽ nhận thấy những thay đổi nhỏ trong cài đặt slicer hoặc phần cứng máy in có thể tạo ra sự khác biệt lớn. Mục tiêu của bài viết này là giới thiệu 9 mô hình test máy in 3D phổ biến và hiệu quả nhất, giúp cộng đồng người dùng máy in 3D tại Việt Nam nâng cao kỹ năng và đạt được chất lượng in ấn tối ưu.
Cali Cat: Kiểm Tra Cơ Bản và Độ Bám Bàn In
Đánh giá độ bắc cầu, độ bám bàn in và hiệu chuẩn tổng thể
Cali Cat là một mô hình nhỏ có thể cho bạn biết máy in của bạn xử lý các vách lồi, chi tiết nhỏ và độ bám bàn in tốt đến mức nào. Mô hình này in nhanh, cho phép bạn nhanh chóng phát hiện nếu máy in có bất kỳ vấn đề nào với độ bám dính của bàn in. Nếu bạn thấy các vấn đề nhỏ như độ bắc cầu kém hoặc các góc bị cong vênh, bạn có thể khắc phục chúng bằng cách thay đổi cài đặt làm mát hoặc lớp đầu tiên.
Cali Cat tuy nhỏ nhưng lại có một số đặc điểm quan trọng để kiểm tra, chẳng hạn như hiện tượng chảy sợi (stringing) giữa các tai hoặc đuôi. Để khắc phục điều này, bạn có thể điều chỉnh khoảng cách co rút (retraction distance) hoặc tốc độ quạt. Một mô hình Cali Cat in mượt mà và chính xác đồng nghĩa với việc máy in của bạn đã sẵn sàng cho những bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn thấy máy in của mình xử lý các vách lồi như thế nào khi bạn thử các loại sợi in (filament) hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp bị chảy xệ quanh cằm mèo, bạn có thể giảm tốc độ in hoặc cải thiện hệ thống làm mát. Bằng cách thử nghiệm những thay đổi này trên một mô hình nhỏ, bạn có thể tránh các vấn đề khi in các chi tiết lớn hơn trong tương lai.
Khối XYZ: Tinh Chỉnh Độ Chính Xác Kích Thước
Quan sát tính nhất quán kích thước, độ sắc nét góc cạnh và độ tin cậy tỷ lệ

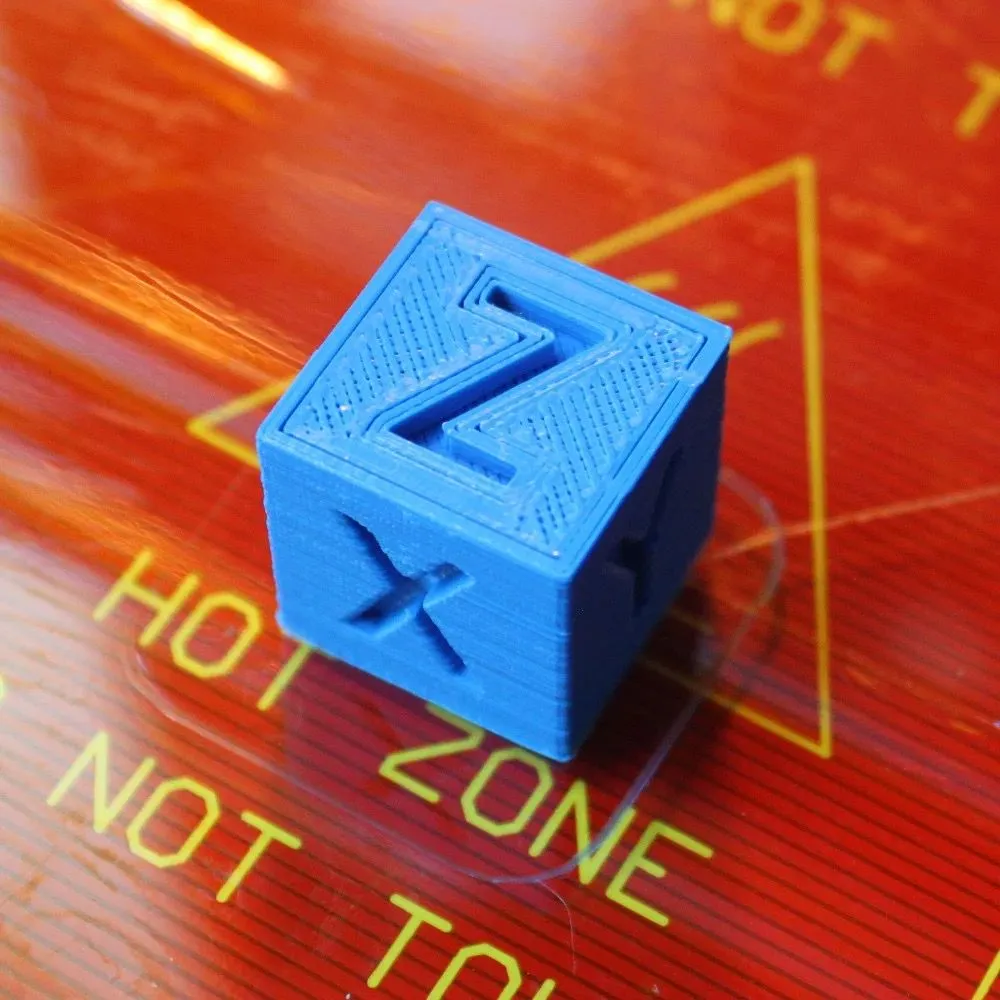

Khối XYZ dùng để hiệu chỉnh độ chính xác kích thước máy in 3D
Khối hiệu chuẩn XYZ (XYZ calibration cube) là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in 3D của bạn theo ba chiều. Sau khi in, bạn có thể đo mỗi cạnh bằng thước kẹp (calipers) để đảm bảo chiều dài, chiều rộng và chiều cao chính xác. Nếu các số đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt steps-per-millimeter hoặc flow rate.
Độ sắc nét của các góc khối cũng có thể cho bạn biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp không nhất quán, bạn có thể cần siết chặt dây đai (belts) hoặc giảm cài đặt gia tốc (acceleration settings). Điều này sẽ giúp bạn có được hình học nhất quán và ngăn các bản in lớn hơn hoặc phức tạp hơn bị biến dạng.
Bằng cách thử nghiệm máy in với các khối có kích thước khác nhau, bạn có thể đảm bảo rằng máy vẫn chính xác ở các tỷ lệ lớn hơn. Nếu các khối nhỏ in tốt nhưng các khối lớn hơn thì không, có thể là do máy in bị mòn, trục Z bị lệch hoặc môi trường in quá nóng. Thường xuyên kiểm tra những điều này sẽ giúp bạn duy trì máy in của mình tạo ra các bản in đáng tin cậy và có thể lặp lại.
3D Hubs Marvin: Nổi Bật Kỹ Năng Bắc Cầu và Chi Tiết Nhỏ
Kiểm tra các vòng bắc cầu, căn chỉnh lớp và chi tiết dập nổi nhỏ
Marvin nổi tiếng với vòng móc khóa độc đáo và biểu tượng dập nổi nhỏ ở mặt trước. Đây là một thử nghiệm tuyệt vời để kiểm tra cài đặt làm mát và bắc cầu của bạn. Nếu bạn thấy bất kỳ sự chảy xệ hoặc các sợi in rơi ra trong khu vực vòng móc, hãy điều chỉnh cài đặt làm mát hoặc tốc độ bắc cầu của bạn. Mô hình này cũng cho bạn thấy ngay lập tức nếu bạn không co rút (retracting) hoặc gia nhiệt sợi in đúng cách.
Phần đỉnh hình tròn của mô hình cũng giúp phát hiện các lỗi vòng tròn hoặc đùn không đều. Nếu bạn thấy các gờ hoặc sự dịch chuyển ảnh hưởng đến bề mặt mịn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ slicer.
Giống như Benchy, Marvin nhỏ gọn nên bạn có thể thử nghiệm nhiều bản in trong thời gian ngắn. Bạn có thể thử nghiệm với các nhiệt độ đầu phun hoặc tốc độ in khác nhau trên các bản Marvin mà không tốn quá nhiều sợi in. Bạn sẽ biết rằng các điều chỉnh hiệu chuẩn của mình đang hoạt động nếu thấy sự cải thiện trong khả năng bắc cầu, tính đồng nhất của lớp và các chi tiết sắc nét.
Thước Đo Dung Sai (Tolerance Gauge): Tiết Lộ Khe Hở và Điểm Ma Sát
Xác định giá trị bù, đánh giá độ khớp chi tiết và ngăn chặn kẹt

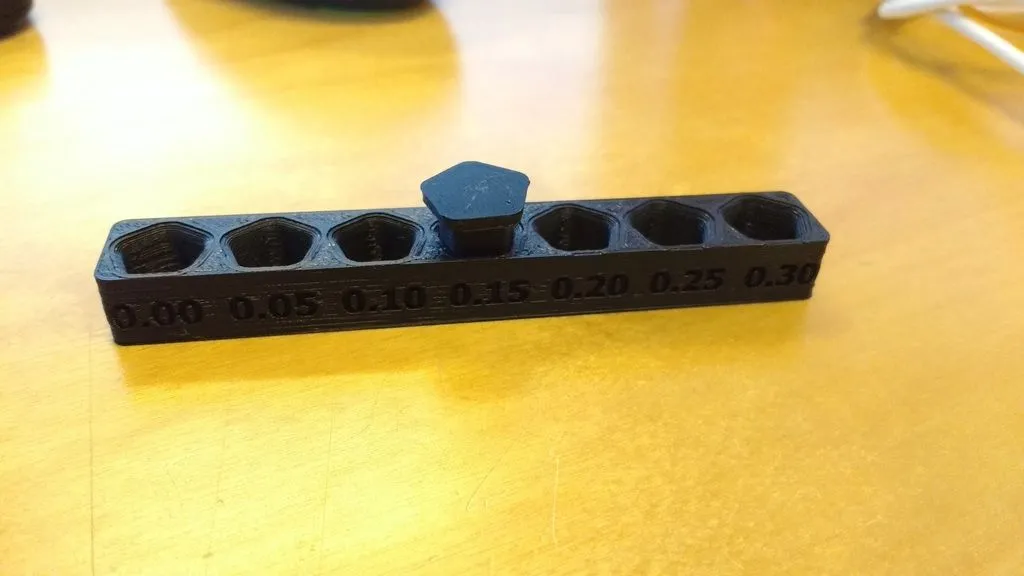

Thước đo dung sai giúp kiểm tra khe hở và độ khớp của các chi tiết in 3D
Thước đo dung sai (tolerance gauge) là một bản in nhỏ với các chốt hoặc khe có kích thước khác nhau. Bằng cách kiểm tra xem chốt nào khớp dễ dàng và chốt nào không, bạn có thể tìm thấy cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các chi tiết của mình khớp trơn tru, không bị giãn nở quá mức hoặc thậm chí chọn đúng loại sợi in.
Bạn có thể điều chỉnh cài đặt co rút hoặc nhiệt độ nếu các chi tiết quá chặt. Nếu dung sai quá lỏng, bạn có thể thực hiện những thay đổi tương tự đối với cài đặt slicer của mình. Hãy chú ý đến bất kỳ vết lồi hoặc cục u nào trên các chi tiết của bạn, đặc biệt là ở những nơi chúng gặp nhau.
Nếu bạn thấy hiện tượng chảy sợi giữa các chốt, bạn có thể cần giảm nhiệt độ đầu phun hoặc tăng tốc độ di chuyển. Nếu bạn không thể làm cho các chi tiết của mình di chuyển trơn tru với các khoảng trống chính xác, có thể đã đến lúc kiểm tra lại cài đặt máy in của bạn.
Rồng Khớp Nối (Articulated Dragon): Kiểm Chứng Độ Chính Xác Khớp Nối In Liền
Đảm bảo các khớp bản lề linh hoạt không bị chảy sợi hoặc dính lớp
Bạn đã bao giờ thấy một bản in rồng khớp nối chưa? Chúng còn được gọi là “print-in-place” vì máy in 3D in tất cả các phân đoạn của chúng liên tục. Các phân đoạn này có các khớp bản lề di chuyển sau khi bản in hoàn tất. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề về co rút. Nếu cài đặt co rút bị sai, các khoảng trống nhỏ giữa các phân đoạn có thể bị lấp đầy bằng sợi in thừa. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ co rút, và bạn sẽ khắc phục được vấn đề.
Ngoài ra, thân rồng có thể giúp xác định liệu việc cân bằng bàn in (bed leveling) có bị sai lệch hay không. Nếu một số khớp bản lề bị kẹt trong khi những khớp khác hoạt động, bề mặt in có thể cao hơn một chút ở một phía. Vì vậy, hãy dành thời gian để cân bằng bàn in và đảm bảo mọi thứ đều trơn tru. Bằng cách này, mỗi phân đoạn có thể di chuyển như ý muốn, và bạn sẽ có được một con rồng không chỉ đẹp mắt mà còn có chức năng.
Nếu bạn nhận thấy hiện tượng chảy sợi hoặc các cục u giữa các phân đoạn, hãy xem xét kỹ hơn và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên về việc con rồng của mình sẽ trông và hoạt động tốt hơn như thế nào. Cuối cùng, bạn sẽ tìm thấy nhiều hơn không chỉ rồng với các khớp nối như vậy: một số nhà thiết kế cũng tạo ra bộ xương khủng long, động vật hoang dã và nhiều hơn nữa.
Tháp Nhiệt Độ (Temperature Tower): Tối Ưu Nhiệt Độ Đầu Phun và Hiệu Suất Vật Liệu
Tinh chỉnh nhiệt độ in để giảm chảy sợi, đổi màu hoặc cong vênh

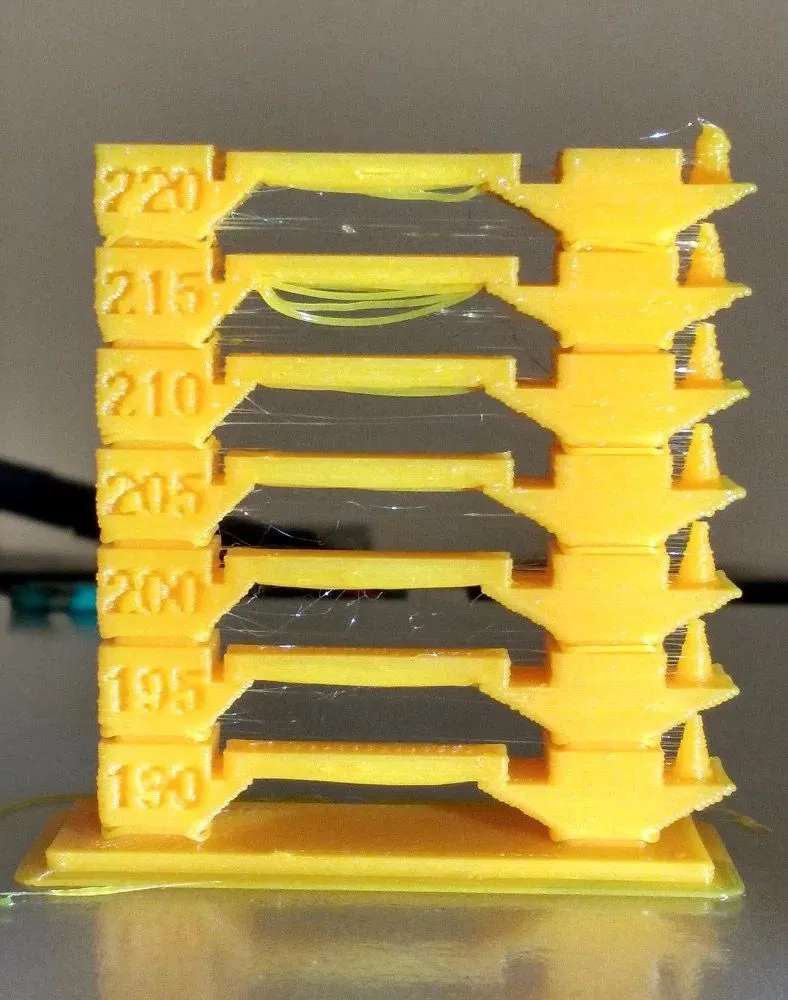

Tháp nhiệt độ giúp tối ưu cài đặt nhiệt độ đầu phun cho filament
Tháp nhiệt độ (temperature tower) cho phép bạn in các phần khác nhau ở các nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho sợi in của mình bằng cách xem phần nào trông đẹp nhất. Nếu quá nóng, sợi in có thể không dính vào nhau tốt hoặc có màu lạ. Nếu quá lạnh, sợi in có thể không ra hết hoặc không dính vào bàn in.
Hãy quan sát cách sợi in kết hợp với nhau ở mỗi nhiệt độ. Nếu có ít chảy sợi hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình. Một số vật liệu cần làm mát nhiều hơn ở nhiệt độ cao hơn.
Hãy xem xét cách mỗi phần tách ra khỏi các cấu trúc hỗ trợ (supports) và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến độ bám dính và độ co rút của sợi in. Khi bạn tìm thấy nhiệt độ hoàn hảo, bạn có thể in mọi thứ mượt mà hơn và không cần phải tiếp tục thử các cài đặt khác nhau.
Bản In Đa Năng (All-in-One Print): Kết Hợp Nhiều Tính Năng Thử Thách
Phân tích trụ, vách lồi, cung bắc cầu và các yếu tố hình học nhỏ
Bản in hiệu chuẩn All-in-One là một người bạn đồng hành đáng tin cậy giúp giải quyết tất cả các thách thức của máy in của bạn. Nó bao gồm các thử nghiệm vách lồi (overhang), các trụ nhỏ, các nhịp bắc cầu (bridging spans), và thậm chí cả chữ dập nổi, tất cả trong một lần. Bằng cách này, bạn không lãng phí sợi in nhưng vẫn có được cái nhìn rõ ràng về cách máy in của mình được hiệu chuẩn. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các vách lồi dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc nhiệt độ in thay đổi ảnh hưởng đến từng tính năng như thế nào. Nếu các trụ trông tốt nhưng chảy sợi là một vấn đề, bạn sẽ biết chính xác cần phải sửa gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát sự cải thiện.
Mô hình này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba lần điều chỉnh để có được kết quả hoàn hảo cho mỗi tính năng. Bạn có thể tự tin xử lý các thiết kế phức tạp hơn khi bạn có một bản in đa năng sạch sẽ.
Mô Hình Ếch Cây (Tree Frog): Kiểm Tra Đường Cong và Vách Lồi
Đánh giá các chi cong, lớp mỏng và các góc khuất nhỏ

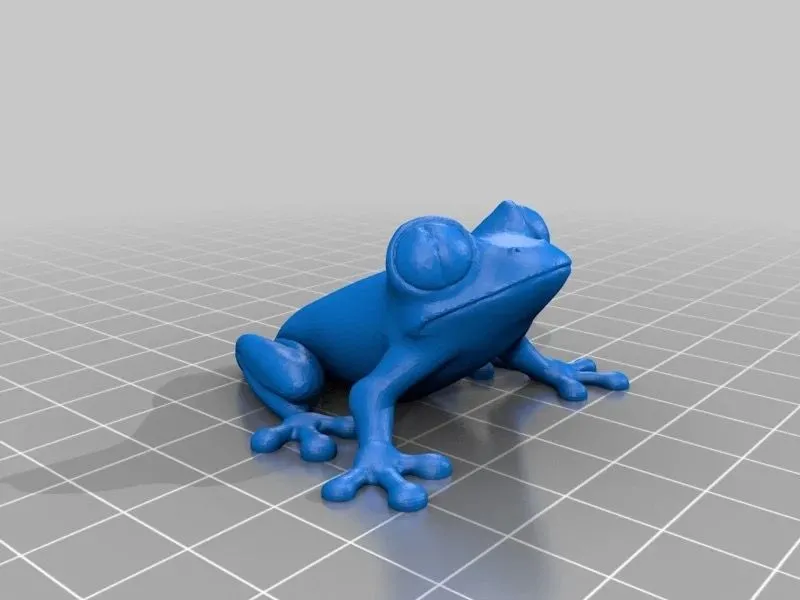

Mô hình ếch cây kiểm tra độ bám bàn in, đường cong và vách lồi
Mô hình ếch cây là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào về vách lồi hoặc bắc cầu. Các bề mặt tròn và chân có góc cạnh của ếch có thể nhanh chóng cho thấy nếu có bất kỳ lớp in nào bị chảy xệ hoặc các vấn đề về co rút. Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề co rút nào ở đó.
Nếu các chi của bạn mịn, máy in của bạn có thể xử lý các thay đổi hướng mà không để lộ các đường nối. Tuy nhiên, nếu bạn nhận thấy các cục u dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc (acceleration) và giật (jerk). Việc tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp nhất quán và ngăn chặn các dịch chuyển đột ngột trong chuyển động in.
Hình dạng thân thiện này cũng kiểm tra độ bám dính ở những nơi các dấu chân nhỏ của ngón chân chạm vào bề mặt in. Nếu một số ngón chân bị nâng lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm một vành (brim). Bằng cách có được một bản in ếch cây cân bằng, bạn sẽ biết mình có khả năng kiểm soát tốt hình học cong, độ bám bàn in và các vách lồi vừa phải.
Bulbasaur Low-Poly: Nổi Bật Góc Cạnh và Đường Nét
Kiểm tra các mặt phẳng sắc nét, đùn nhất quán và ranh giới mặt rõ ràng

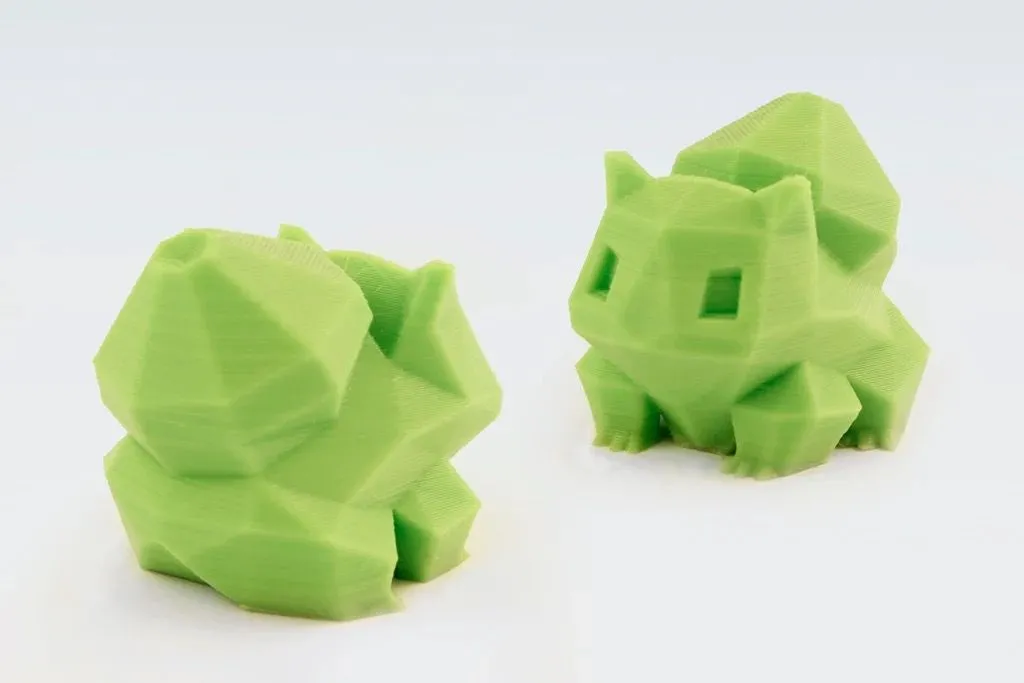

Mô hình Bulbasaur low-poly giúp kiểm tra các mặt phẳng sắc nét và đường nét
Một hình khối low-poly như Bulbasaur có thiết kế đa diện hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phẳng (facet) phải trông sắc nét và rõ ràng, không có cạnh mờ hoặc sợi in thừa. Bạn có thể thay đổi flow rate và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ gờ nào.
Một điều cần thiết khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những vấn đề nhỏ như sọc (banding) hoặc nốt sần (zits) có thể có nghĩa là cần điều chỉnh cài đặt co rút hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm như vậy, bạn có thể loại bỏ các khuyết điểm và giữ cho các đường đa giác sắc nét của hình khối.
Mô hình này cũng cho thấy nơi các lớp gặp nhau ở các góc sắc nét. Nếu các mặt phẳng lẽ ra phải gặp nhau một cách mượt mà lại có các bước hoặc khoảng trống rõ ràng, điều đó có thể có nghĩa là độ căng dây đai (belt tension) hoặc độ rơ cơ học trong khung (mechanical play in the frame) bị sai. Nếu bạn thấy những chuyển tiếp này, bạn có thể khắc phục bất kỳ bộ phận rung lắc nào trước khi in bất cứ thứ gì phức tạp hơn.
Tìm Các Mô Hình Test Này Ở Đâu?
Bạn có thể tìm thấy nhiều phiên bản và biến thể của tất cả các mô hình test máy in 3D này. Nếu bạn muốn các mô hình cụ thể đã được nêu ở trên, đây là danh sách tiện dụng của chúng, kèm theo các liên kết.
| Mô Hình Test Máy In 3D | Liên Kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| Khối XYZ | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Thước Đo Dung Sai | https://www.thingiverse.com/thing:2358017 |
| Rồng Khớp Nối | https://www.thingiverse.com/thing:5337105 |
| Tháp Nhiệt Độ | https://www.thingiverse.com/thing:2615842 |
| Bản In Hiệu Chuẩn Đa Năng (All-in-One) | https://www.thingiverse.com/thing:2656594 |
| Mô Hình Ếch Cây | https://www.thingiverse.com/thing:18479 |
| Bulbasaur Low-poly | https://www.thingiverse.com/thing:327753 |
Tận Dụng Các Mô Hình Này Để Nâng Tầm Chất Lượng In Ấn Của Bạn
Thay vì chỉ sử dụng một đối tượng thử nghiệm, việc in nhiều mô hình khác nhau có thể giúp bạn khắc phục sự cố máy in 3D của mình một cách toàn diện. Mỗi thiết kế cung cấp những gợi ý về các vấn đề có thể xảy ra như lỗi co rút, lỗi bắc cầu hoặc sai lệch cơ học. Bạn có thể sử dụng những gợi ý này để thay đổi cài đặt slicer hoặc phần cứng, đảm bảo các bản in của bạn tốt hơn và đáng tin cậy hơn.
Việc sử dụng các đối tượng thử nghiệm đa dạng cũng làm cho quá trình trở nên thú vị vì bạn có thể thấy ngay lập tức máy in của mình hoạt động như thế nào ở các khía cạnh khác nhau. Kinh nghiệm với các dung sai chặt chẽ và các bề mặt cong này giúp bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mô hình này và thực hiện các thay đổi khi cần thiết, và máy in 3D của bạn sẽ luôn sẵn sàng cho mọi thứ bạn muốn tạo ra!
